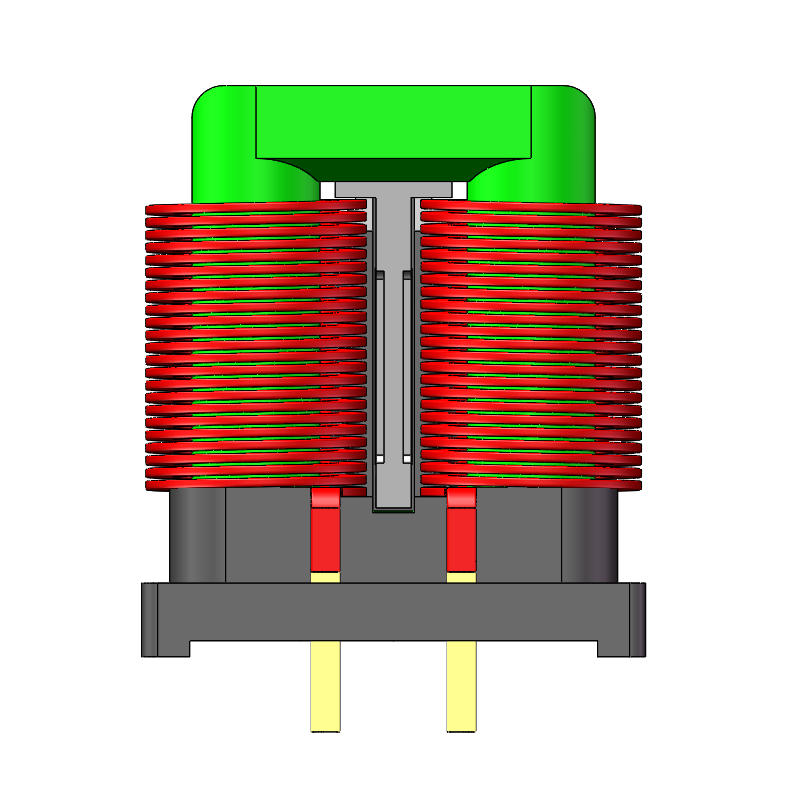

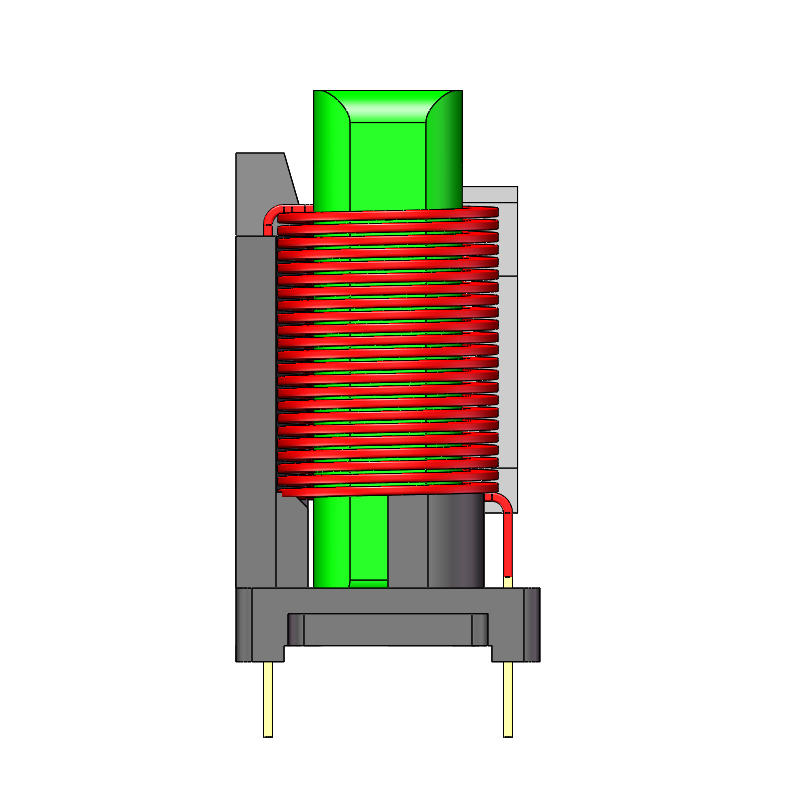

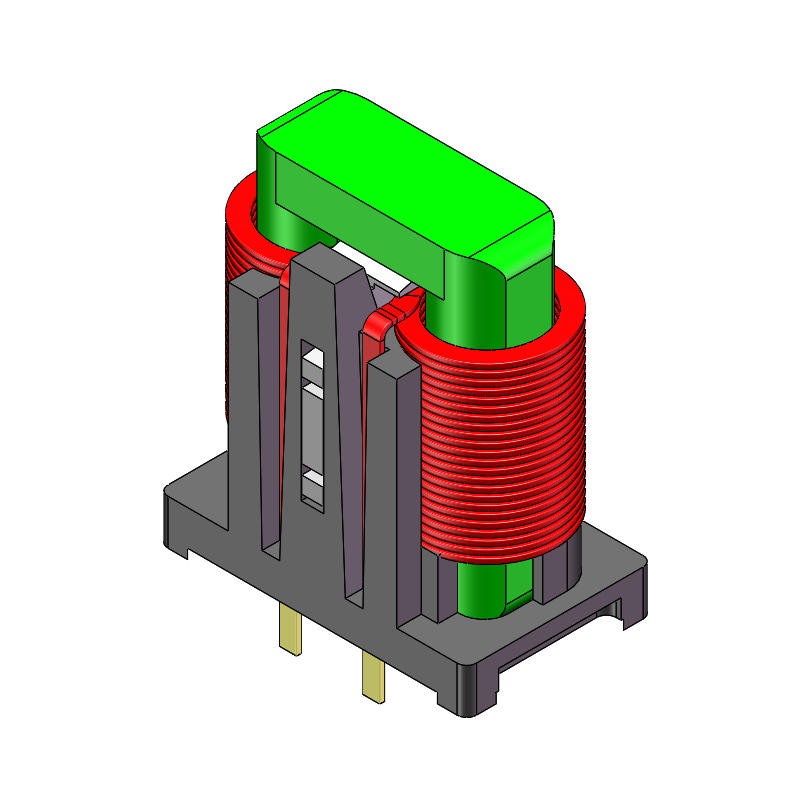

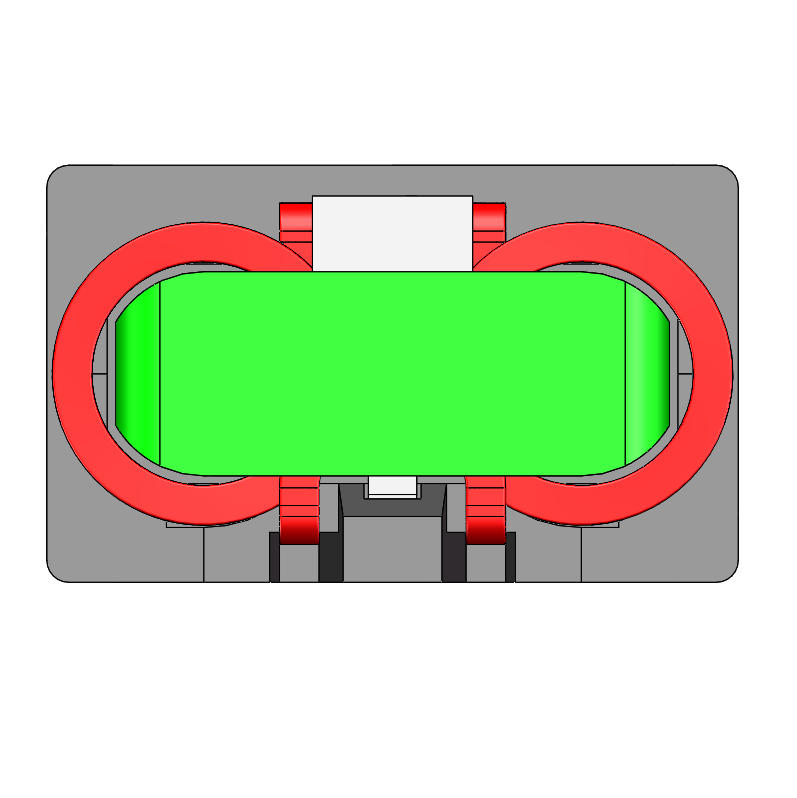

これ 高効率フラットワイヤコモンモードインダクタ 高電力密度電源システム向けに特別に設計されています。フラット巻線構造により、表皮効果と直流抵抗を効果的に最小限に抑え、電流容量と放熱効率を大幅に向上させます。優れた電磁干渉（EMI）抑制能力とコンパクトなサイズにより、新エネルギー車、太陽光発電インバータ、高周波スイッチング電源などの最先端の産業用途に最適です。
先進電力システム向け高効率フラットワイヤーコモンモードチョーク
従来の丸型マグネットワイヤではなく、角型断面の銅線を採用した次世代フラットワイヤコモンモードチョークは、サイズ縮小と高周波ノイズ抑制において飛躍的な進歩を遂げました。高密度電源システム向けに特別に設計されたこのチョークは、巻線スペースを最大30%削減し、インダクタンスを損なうことなくPCBフットプリントを大幅に縮小することで、わずかなスペースで最大限のパフォーマンスを実現します。
これらのチョークコイルは、DCRを大幅に低減し、電流容量を向上させ、寄生容量を最小限に抑えることで、最も過酷な条件下でも低温動作とクリーンなフィルタリングを実現します。フラットワイヤー技術は、次世代電源、EV充電器、産業用ドライブの新たな標準となり、ノイズを低減し、省スペース化を実現し、より多くの電力を処理できる、よりスマートなフィルタリングを提供します。
SQタイプ：自動化主導型、主流向け。
SQタイプ – 自動化向けに設計され、拡張性を考慮して選定されました。
SQタイプ：現代的なデザインに最適な、自動化された選択肢。
主な機能
DC-ディアス漏出誘発| 電流（A） | インダクタンスμH |
| 0 | 60 |
| 2 | 60 |
| 4 | 60 |
| 6 | 60 |
| 8 | 60 |
| 10 | 60 |
| 12 | 60 |
| 14 | 60 |
| 16 | 55 |
| 18 | 52 |
巻線仕様
| 巻き上げ | ターミナル | 配線仕様 | ターン | 備考 |
| N1 | 1-2 | 2UEW-H 0.55*1.8 | 29TS | 基準となる回転数 |
| N2 | 3-4 | 2UEW-H 0.55*1.8 | 29TS | 基準となる回転数 |
材料
| 商品名 | 仕様 |
| エナメル線 | 2UEW-H 0.55*1.8 |
| 磁気コア | SQ3325C/R7K |
| ボビン／コイル成形機 | 31.5*18.8*30.5/T375HF/黑色 |
| エポキシ接着剤 | 116P-1 A/B |
| はんだ／はんだ錫 | Sn99.3Cu0.7 |
電気的パラメータ
| インダクタンスL | 4mH以上（1kHz/1V） |
| インピーダンス Z | 6 kΩ以上(500kHz/1V) |
| 直流抵抗（Rdc） | 最大30mΩ |
| 絶縁耐圧（高電圧試験） | 1.8kVac 2mA-3秒 |
| 絶縁抵抗（IR） | 100MΩ以上（DC500V） |
対象アプリケーション
高出力スイッチング電源、産業用電源、UPS（1kW～2kW）
インバーター、モータードライブ
通信機器用電源、サーバー用電源
自動車用電子機器、再生可能エネルギーシステム
スマートホーム機器、携帯型家電製品
確かな業界専門知識：20年以上にわたる業界経験と2013年に確立された強固な基盤に基づき、当社は複数の専門製造拠点で5つの主要なコア産業ラインを運営し、最高水準の製品規模と安定性を確保しています。
グローバル品質認証：当社の施設は、IATF16949、ISO9001、ISO14001、ISO45001、ISO50001などの主要な認証を含む、国際的な自動車および産業規格を厳格に遵守しています。
強力な研究開発と技術革新：専任の研究チームと専門的な新設計研究所に支えられ、当社は広範な特許ポートフォリオと高度な試験能力を有し、信頼性の高いカスタマイズされた磁気ソリューションを提供します。
スマートで拡張性の高い製造：当社は、高度なERPおよびMESで管理されたスマート製造システムを活用し、生産能力を最適化することで、EU、米国、そして世界中の国際的な顧客に対し、非常に信頼性の高いサプライチェーンを確保します。
よくある質問
Q1：アモルファスコアインダクタの主な利点は何ですか？
A1：従来のシリコン鋼と比較して、アモルファスコアはエネルギー損失を80～90％削減するため、発熱量が大幅に少なくなります。また、標準的なインダクタのほんの一部のサイズでありながら、より高い電流を扱うことができます。
Q2：CD型分割コア設計の利点は何ですか？
A2：CD型分割コア設計により、エアギャップを容易に調整できます。この柔軟性により、お客様の回路やリップル電流のニーズに合わせて、電気的性能を精密にカスタマイズすることが可能です。
Q3：これらのインダクタは、耳障りなブーンという音やノイズを発生させますか？
A3：いいえ。当社の非晶質合金材料は、高周波のコアの「キーキー」という音やハム音を排除します。このほぼ無音の動作により、電気自動車（EV）やオーディオシステムなど、騒音に敏感な用途に最適です。
Q4：プロジェクトの仕様をカスタマイズすることはできますか？
A4：はい、弊社では完全なカスタム設計サービスを提供しています。インダクタンス、定格電流、配線仕様、および物理的寸法を調整することで、お客様の特定の電源システム要件に適合するコンポーネントをお届けします。
