EMI抑制のための高帯域幅ナノ結晶トロイダルコア
独自のナノ結晶構造を持つナノ結晶コアは、高性能、小型化、高信頼性を兼ね備えたソリューションをパワーエレクトロニクス業界に提供します。新エネルギー車、再生可能エネルギー、ハイエンド電源などの産業発展を支える基盤材料の一つです。
高帯域幅ナノ結晶トロイダルコアは、次世代パワーエレクトロニクスにおいて優れた電磁干渉（EMI）抑制性能を発揮します。高い透磁率と飽和磁束密度を特徴とするこれらの先進的なコアは、大幅な小型化、高効率化、そして卓越した信頼性を実現します。重要な材料革新として、新エネルギー車、再生可能エネルギーシステム、高性能電源など、主要産業を支える基盤となります。
主な機能
シリコン鋼やフェライトといった従来のコア材料と比較して、ナノ結晶コアはいくつかの重要な利点をもたらします。
超高透過性 最大80,000に達し、マンガン亜鉛フェライトの12倍以上となるため、同じ条件下でインダクタの大幅な小型化が可能となる。
極めて低いコア損失 高周波では、フェライトの約3分の1程度しか損失が発生しない。これは、ヒステリシス損失が低いこと（磁化抵抗の低い微細なナノ結晶粒による）と、渦電流損失が低いこと（渦電流を効果的に抑制する高い抵抗率による）に起因する。
優れた周波数および温度安定性 10kHz～5MHzの周波数帯域で安定した性能を発揮し、動作温度範囲は-40℃～180℃で、過酷な環境下でも信頼性の高い動作を実現します。
高い飽和磁束密度（Bs）は最大1.2～1.25Tに達し、フェライトのそれをはるかに上回るため、飽和することなくより高い電流を扱うことができます。
巻線仕様
| 巻き上げ | ターミナル | 配線仕様 | ターン | 備考 |
| N1 | 1-2 | QZY-2/180 φ2.0 | 1TS | 基準となる回転数 |
材料
| 商品名 | 仕様 |

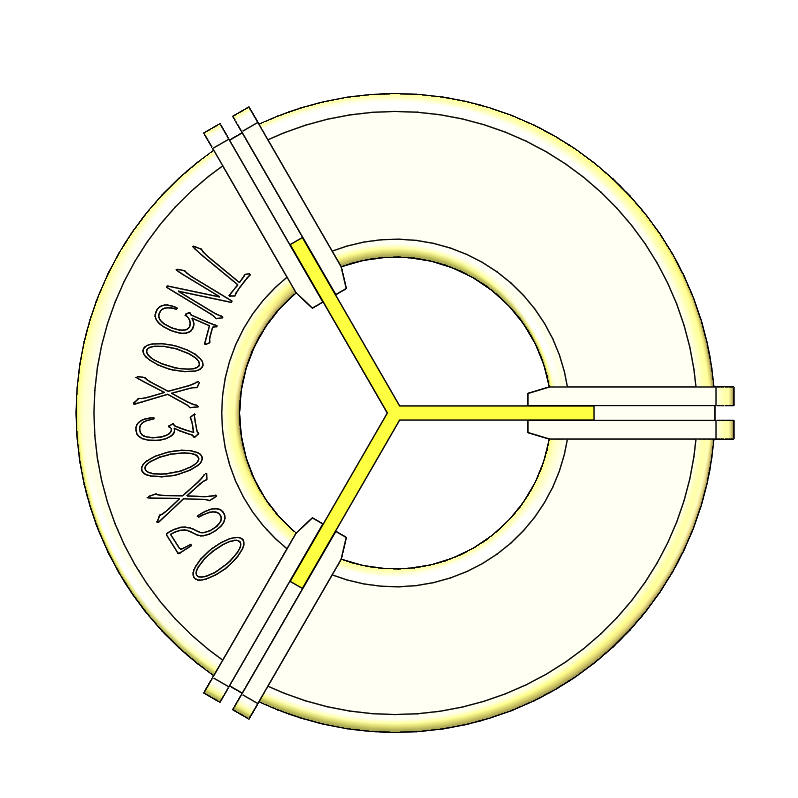

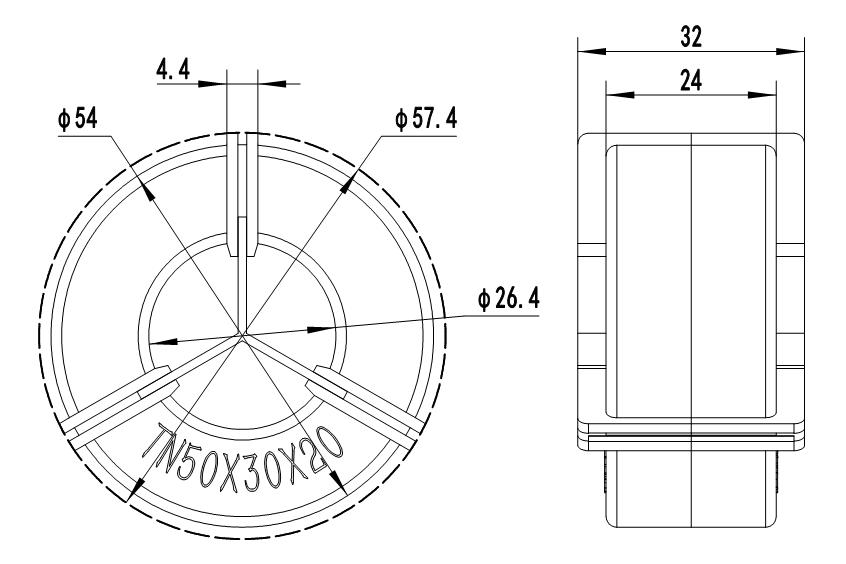

| 磁気コア | T50*30*20/1K107 |
| ボビン／コイル成形機 | T50*30*20/PBT/黑色 |
| スペーサー | T50*30*20/PBT/黑色 |
電気的パラメータ
| インダクタンス#1 | 92μH以上（1kHz/1V） |
| インダクタンス#2 | 31μH分 (100kHz/1V) |
対象アプリケーション
新エネルギー車（NEV）： 車載充電器（OBC）、DC-DCコンバータ、および主牽引インバータに不可欠であり、高周波スイッチングノイズを効果的に抑制すると同時に、部品のサイズと重量を削減します。
再生可能エネルギーシステム： 太陽光発電インバーターおよびエネルギー貯蔵システム（ESS）の電力変換において極めて重要であり、高電圧・高出力動作下での厳格な系統EMC規格への準拠を保証する。
データセンターとAIコンピューティング： 高効率サーバー電源（CRPS）に不可欠であり、AIハードウェアやクラウドインフラストラクチャにおける激しい過渡負荷に対応するための超小型EMIフィルタリングを提供します。
産業機器および医療機器： ハイエンドの可変周波数ドライブ（VFD）や高感度な医療用電子機器にとって、システムをグランドループや破壊的なコモンモードノイズから保護することは非常に重要です。e.
確かな業界専門知識：20年以上にわたる業界経験と2013年に確立された強固な基盤に基づき、当社は複数の専門製造拠点で5つの主要なコア産業ラインを運営し、最高水準の製品規模と安定性を確保しています。
グローバル品質認証：当社の施設は、IATF16949、ISO9001、ISO14001、ISO45001、ISO50001などの主要な認証を含む、国際的な自動車および産業規格を厳格に遵守しています。
強力な研究開発と技術革新：専任の研究チームと専門的な新設計研究所に支えられ、当社は広範な特許ポートフォリオと高度な試験能力を有し、信頼性の高いカスタマイズされた磁気ソリューションを提供します。
スマートで拡張性の高い製造：当社は、高度なERPおよびMESで管理されたスマート製造システムを活用し、生産能力を最適化することで、EU、米国、そして世界中の国際的な顧客に対し、非常に信頼性の高いサプライチェーンを確保します。
これ 高効率フラットワイヤコモンモードインダクタ 高電力密度電源システム向けに特別に設計されています。フラット巻線構造により、表皮効果と直流抵抗を効果的に最小限に抑え、電流容量と放熱効率を大幅に向上させます。優れた電磁干渉（EMI）抑制能力とコンパクトなサイズにより、新エネルギー車、太陽光発電インバータ、高周波スイッチング電源などの最先端の産業用途に最適です。
