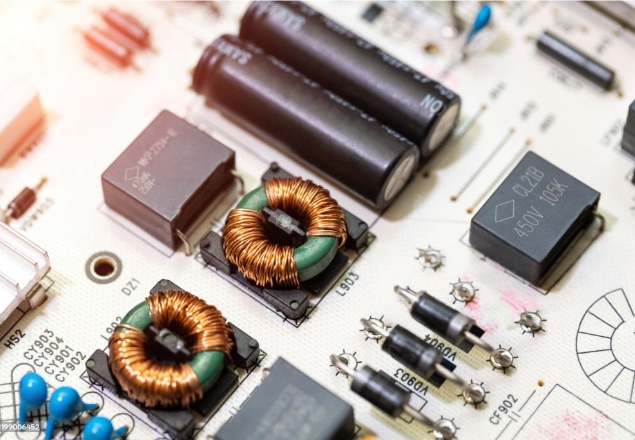

新エネルギー車の急激な流れの中、5G基地局の飛び交う電磁波の中、そして太陽光発電フィールドでの静かなエネルギー変換の中で、「見えない心臓」が力強く鼓動し、電子世界の効率ロジック全体を再構築している。アモルファスインダクタこの謎めいた素材は、その核となる「金属ガラス」によって、画期的な材料特性を通じて、グリーンエネルギー革命とデジタル未来を推進する重要な原動力となりつつある。I. 「メタリックガラス」の解明：アモルファスインダクタはなぜ異なるのか？アモルファス合金とは、毎秒数百万度という超高速冷却によって形状が「凍結」された金属であり、その原子配列はガラスのように無秩序である。まさにこの非従来型の構造こそが、アモルファスインダクタに4つの並外れた特性を与えているのである。優れた磁気伝導性（透磁率10万レベルまで）：磁場のための「高速道路」を舗装するようなもので、高周波フィルタリングとエネルギー変換効率を大幅に向上させる。極めて低い損失（コア損失を40%以上削減）：熱源からのエネルギー損失を最小限に抑え、高周波動作時でも低温で安定した状態を維持します。驚異的な安定性（-40℃～125℃で動作）：極度の低温や高温にも影響を受けず、従来のインダクタの3倍以上の寿命を持つ可能性があります。高飽和磁束密度（>1.5 T）と小型化：より小さな体積でより大きなエネルギーを伝達できるため、高密度集積化のニーズに完璧に対応します。II．多様な産業の活性化：「グリーンエンジン」から「シグナルガーディアン」へ1. 新エネルギー革命における「効率乗数」電気自動車：アモルファスコアを搭載した車載充電器（OBC）は、最大96%の効率を実現し、充電時間を20%短縮します。駆動モーターのコア損失は60%も減少し、電力密度は35%向上します。ハイエンド電気自動車1台あたり、数十個のアモルファスインダクタが必要となります。中国の年間生産台数は688万台を超え、需要は飛躍的に増加しています。太陽光発電と風力発電：インバーター内の高調波を80dB以上減衰させ、システム効率を2～3%向上させます。また、微細ひずみ検知機能により、風力タービンのギアボックスにおける微細亀裂を最大30日前までに早期に検知し、クリーンエネルギー資産を保護します。2. 高周波通信のための「信号守護者」5G基地局：アモルファス／ナノ結晶コアをベースとしたサーキュレータは、挿入損失がわずか0.2dB、アイソレーションが最大45dBを実現し、Massive MIMOアンテナの性能を支える縁の下の力持ちとして活躍します。衛星通信：挿入損失を制御して

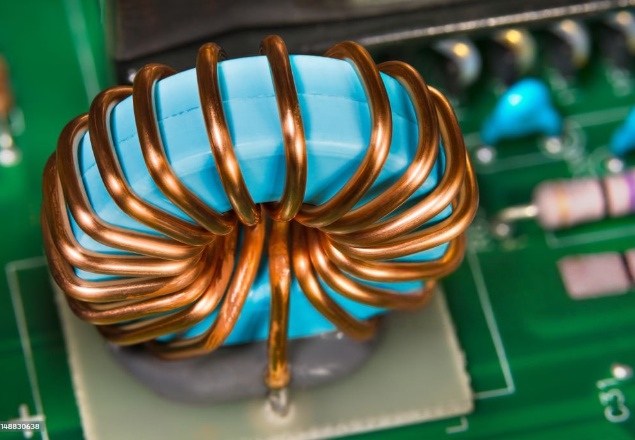

スマートメーターやソーラーインバーターから産業用ロボットに至るまで、現代の複雑な電気システムのネットワークには、非常に小さいながらも不可欠な役割を果たすコンポーネントが存在する。小型変流器（ミニCT）無数のデバイスの中に隠されているそれは、安全で正確な電流測定とシステム保護デジタル化と電化が世界中で急速に進むにつれ、この「知られざるヒーロー」の重要性の高まりを理解することがますます不可欠になってきている。I. 基本定義：小型変流器とは何か？小型変流器は、小型化と統合化の進化従来の変流器とは異なり、電磁誘導の原理に基づき、一次側からの高電流・高電圧信号を二次側で低電流信号に安全かつ比例的に変換するという重要な使命を担っています。電気的絶縁.大型の工業用CTとは異なり、ミニCTは通常、コインや爪ほどの大きさで、プリント基板（PCB）への組み込みや狭いスペースでの使用を想定して設計されています。これにより、スマートメーターやIoTセンサーなどの機器における高精度な電流モニタリングが可能になります。II. 動作原理：電磁誘導の巧妙な応用。運用プロセスはファラデーの法則に従っており、以下の4つの主要なステップに簡略化できます。フラックス生成:測定対象の交流電流（一次側）は導体（単巻コイルとして機能）を流れ、高効率コア（例えば、フェライト、ナノ結晶）内に交流磁束を発生させる。信号誘導:コアの周囲に巻かれた多巻の二次巻線は、比例した交流電流を誘起する。比例変換：変換比は巻数比によって厳密に決定されます（例えば、1000:1は100Aを0.1Aに変換します）。信号出力:二次電流はサンプリング抵抗器を通過し、マイクロプロセッサが読み取れる電圧信号に変換される。安全上の警告：運用中、二次側は決して開回路にしてはならない。これは非常に高い電圧を発生させる可能性があり、人員や設備に危険を及ぼす可能性があるためです。III．主な特徴：小型、高性能。Mini-CTは単なる「小型版」ではなく、現代の電子機器のニーズに合わせて徹底的に最適化されています。高精度かつ広帯域幅：精度は±0.1%に達し、周波数応答範囲は50Hzから数十kHzまでをカバーし、電力周波数計測からスイッチング電源監視まで、多様なニーズに対応します。優れた電気的絶縁性：数千ボルトまでの絶縁電圧を提供し、堅牢な安全バリアを構築します。低損失・高効率：先進的なコア材料を用いることで、自己消費電力を最小限に抑え、測定対象回路への影響を最大限に低減します。高いコスト効率と容易な統合：量産に適しており、基板実装型、スルーホール型、クリップオン型など様々なパッケージが用意されているため、設計が大幅に簡素化されます。IV．コアアプリケーション：多様な産業の活性化スマートグリッドとエネルギー計測：スマートメーターの「心臓部」として機能し、時間帯別料金設定や負荷監視といった高度な機能を可能にするため、電力網のデジタル化における重要なセンサーとなる。産業オートメーション：可変周波数ドライブ（VFD）、サーボドライブ、ロボットにおいてリアルタイムの位相電流フィードバックを提供することで、過負荷保護と高精度制御を実現します。再生可能エネルギー：太陽光発電用インバーターや風力タービン用コンバーターは、発電効率と系統同期を最大化するために、直流側と交流側の電流を正確にサンプリングするためにこれらに依存している。家電製品とIoT：スマートソケット、充電ステーション、エネルギーマネージャーに統合され、ユーザー側の省エネルギーと電力使用量の可視化を促進する。専門分野：鉄道輸送、データセンターのUPSシステム、およびハイエンド医療機器において、安定した信頼性の高い電気パラメータ監視を提供します。V. 選定ガイド：主要パラメータのクイックリファレンス用途に最適なミニCTを選択するには、以下のパラメータを体系的に評価する必要があります。  検討事項主要パラメータと説明電気的パラメータ定格電流/巻数比：測定範囲を一致させてください。精度クラス：（0.1、0.2、0.5、1.0）負荷耐性：定格値を超えてはならない。頻度と安全性周波数範囲:動作周波数（電源周波数／高周波）をカバーしている必要があります。絶縁電圧：システムの最大電圧よりも高くなければなりません。機械・環境取り付けスタイル：プリント基板、スルーホール、クリップオン。動作温度/湿度：適用環境に適しています。VI. 将来の動向：よりスマートで統合されたソリューションへの移行。技術の最先端は、ミニCTの未来の形態を再構築しつつある。素材の革新：新素材ナノ結晶合金サイズと損失をさらに削減しつつ、精度と帯域幅を向上させています。インテリジェントな統合：自己診断機能とデジタル出力（I²Cなど）を内蔵した「スマートセンサー」タイプのCTが登場しており、システム設計を簡素化している。技術の融合：コアレス技術光電流センシングハイエンド用途に進出し、ほぼ理想的な絶縁性と干渉耐性を提供している。市場の推進要因：電気自動車の急速充電、エネルギー貯蔵システム、スマートビルディングといった新興分野は、継続的に新たな成長需要を生み出している。結論回路の奥深くに隠された精密部品である小型変流器は、その安全性、精度、効率性によって、社会の電化とインテリジェント化を静かに支えています。エンジニア、意思決定者、そして業界全体にとって、この重要な部品を深く理解し、効果的に活用することは、より信頼性が高く、効率的で、インテリジェントな電力システムを構築する上で、間違いなく極めて重要なステップです。技術の進化に伴い、その役割は「静かな計測」から「能動的なセンシング」へと変化し、将来の電力エコシステムにおいて、さらに大きな価値を生み出すでしょう。

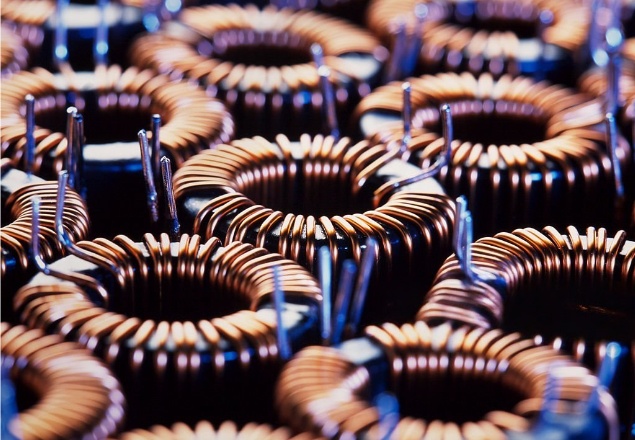

高周波・高効率パワーエレクトロニクスの時代において、磁気部品の性能はシステム効率を直接左右します。ノッチギャップ付きアモルファスコアは、新エネルギー、5G通信、ハイエンド産業用電源などの分野における革新的な技術として、変革を牽引しています。本書は、この技術の基本原理、性能上の利点、応用事例、選定ロジックを体系的に分析し、エンジニア、設計者、調達担当者がその応用可能性を的確に把握できるよう支援することを目的としています。I. ノッチ付きギャップを有するアモルファスコア：技術的原理その卓越性を理解するには、3つの側面からの分析が不可欠です。「非晶質」材料：急速凝固（冷却速度 > 10⁶ K/s）によって製造され、原子配列が不規則な非晶質合金構造を形成する。この構造は粒界と磁気ドメインのピン止めサイトを排除するため、極めて低い保磁力と高い透磁率という基本的な特性をもたらす。「トーラス状」構造：閉ループのトロイダル経路は最適な磁束閉じ込めを実現し、磁気漏れを大幅に低減し、均一な磁場分布を確保し、エネルギー伝達効率を向上させます。「切り欠きのある隙間」デザイン：磁気トロイドに精密に加工された特定の切り欠きまたは隙間。この重要な設計：渦電流経路を分割することで、高周波渦電流損失を効果的に抑制します。内部応力を緩和し、熱安定性と機械的信頼性を向上させます。分散型の微細なエアギャップを形成することで、磁気性能と放熱性を最適化します。これら3つの要素の組み合わせにより、高周波と高電力密度という課題に対処するための理想的な磁気ソリューションとなる。II. コアの利点：ノッチ付きギャップを備えたアモルファスコアを選択する理由従来のシリコン鋼、フェライト、標準的なアモルファスコアと比較すると、その利点は顕著である。超低高周波損失：ノッチ構造は、大きな渦電流を物理的に遮断します。20kHz以上の周波数帯域では、渦電流損失を標準的なアモルファスコアと比較して30～50%削減できます。例えば、100kHz、0.5Tの条件下では、典型的な総コア損失は250～280kW/m³まで低減でき、システム効率を直接的に向上させます。優れた熱安定性と放熱性：ノッチは内部応力を解放し、制御された非晶質／ナノ結晶構造と相まって、150℃などの高温（例えば1000時間）での長期運転後でも磁気性能の劣化を最小限に抑えます（例えば飽和磁束密度の低下はわずか約1.5%）。同時に、ノッチによって形成される追加の放熱面は、コア温度の上昇を15～25℃低減することができます。高い透過性と均一な流量：高い初期透磁率（µi ≈ 5,000～6,000）と最適化されたトロイダル形状およびノッチ設計により、極めて均一な磁束分布が実現します。これにより、コアはより高い磁束密度（15～20%増加）で動作することが可能となり、デバイスの小型化と高出力密度化を促進します。優れたEMC性能：分散型エアギャップは磁気漏洩を効果的に抑制し、放射性EMIを5～8dB、伝導性EMIを3～6dB低減する可能性があります。さらに、ノッチは磁歪振動を分散させ、可聴ノイズを大幅に低減するため、家電製品やデータセンターなど、厳しい静音性が求められる用途にも対応できます。高いカスタマイズ性：ノッチパラメータ（数、深さ、分布パターン）は、周波数（kHz～MHz）、電力レベル（kW～MW）、性能重視（損失、インダクタンス、コストなど）といった特定の用途要件に基づいて柔軟に調整でき、最適な設計バランスを実現できます。III. 主な適用シナリオその性能上の利点は、以下の分野で最大限に活用されています。高周波電力変換器：例えば、LLC共振コンバータ、位相シフトフルブリッジ電源などは、サーバー電源、通信基地局電源などに使用され、効率と電力密度を向上させます。新エネルギーシステム：太陽光発電インバータにおける高周波昇圧インダクタ、エネルギー貯蔵用電力変換システム（PCS）におけるフィルタリングおよびエネルギー貯蔵インダクタ、風力発電コンバータ。産業用電源装置およびモータードライブ：中～高出力のスイッチング電源、UPS、可変周波数ドライブ（VFD）、サーボドライブに使用されるインダクタおよびトランス。通信・データセンター：データセンターにおける5G RF電源、Power over Ethernet（PoE）モジュール、48Vバスコンバータ（BCM）。特殊電源装置および医療機器：航空宇宙機器や医療画像機器など、効率、温度上昇、信頼性に関して極めて高い要求が求められる機器向けの電源装置。IV．選考における重要な考慮事項ノッチ付きギャップを有するアモルファスコアを選択する際には、体系的な評価を行うことをお勧めします。動作周波数と損失：システムの動作周波数帯域を定義し、その帯域内の対象コアの特定コア損失（Pcv）曲線を比較する。電力と磁束密度：電力レベルとトポロジーに基づいて必要な磁束密度（ΔB）を計算し、それが十分なマージンをもって炉心の飽和磁束密度（Bs）を下回るようにします。熱管理要件：システムの冷却条件を評価し、温度上昇データと放熱特性を考慮してコアを選択する。サイズと形状の制約:設置スペースに基づいて、コアの外径、内径、高さ、およびカスタマイズ可能なノッチレイアウトを決定します。コストとサプライチェーン：性能要件を満たすことに加え、初期費用、エネルギー効率化によるライフサイクルコスト削減、サプライヤーの安定性、技術サポート能力などを総合的に考慮する必要があります。今後の見通しパワーエレクトロニクスが高周波化、高効率化、高集積化へと進化するにつれ、ノッチギャップ付きアモルファスコアは、その材料と構造上の利点を活かし、用途範囲を拡大し続けるでしょう。高度なパッケージング技術とインテリジェントな設計ツールと組み合わせることで、次世代の環境に優しく高密度な電力システム構築における重要な基盤となるでしょう。
